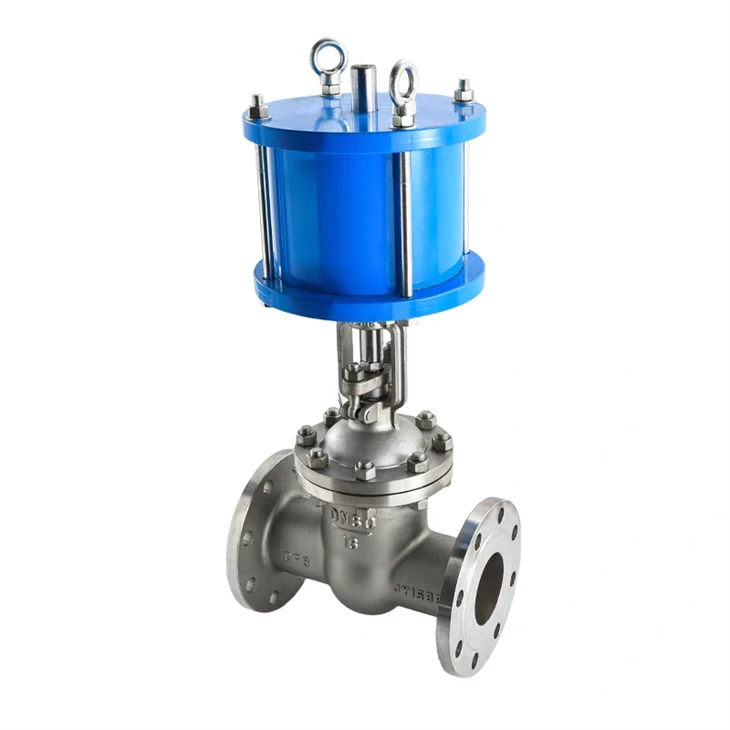

Zawór bramki siłownika pneumatycznego
Zawór bramowy jest składnikiem otwierającym i zamykającym, który przesuwa się prostopadle do kierunku płynu. Można go tylko w pełni otworzyć i w pełni zamknąć, a nie można go regulować ani dławić. Jest to uszczelnione między siedziskiem zaworu i krążka bramki, a powierzchnia uszczelniająca jest zwykle spawana metalowymi materiałami w celu zwiększenia odporności na zużycie, takich jak 1CR13, STL6, stal nierdzewna itp. Istnieją sztywne zawory bramkowe i elastyczne zawory bramkowe.
Opis
Opis
Zawór bramki siłownika pneumatycznego jest urządzeniem zaworowym napędzanym sprężonym powietrzem. Zasada pracy polega na użyciu tłoka w cylindrze do wygenerowania ciągu pod ciśnieniem źródła gazu, tak że łodyga obsługuje dysk do poruszania się, osiągając w ten sposób otwarcie i zamknięcie zaworu
Przepływ pracy:
1. Sprężone powietrze wchodzi do cylindra, popychając tłok do poruszania się
2. Tłok napędza łodygę do poruszania się pionowo przez pręt przekładniowy
3. STEM napędza płytę do poruszania się w górę i w dół wzdłuż szyny przewodnika korpus
| Standard projektowy: | API602 API600 |
| Rozmiar: | 2" ~24" |
| Ciśnienie: | 150 funtów 300 funtów 600 funtów 800 funtów 900 funtów 1500 funtów 2500 funtów PN16 PN25 PN40 PN64 PN100 PN150 PN250 PN320 |
| Tworzywo: | Stal węglowa: WCB, WCC, LCB, WC6, WC9 Stal nierdzewna: CF8 CF8M SS304 SS316, Duplex Steel: 2205 2507 |
| Koniec | Spawa |
| Typ | OS & Y i NRS |
| Typ dysku | Typ klina i typ równoległy |
| Temperatura pracy | -29 stopnia ~ 570 stopni |
Awaria urządzenia pneumatycznego
Wyciek cylindra
Zjawisko uskoku: powolne lub słabe działanie zaworu
Możliwe powody:
- Zużycie i starzenie się pierścienia uszczelniającego tłok
- Zadrapania na wewnętrznej ścianie cylindra
- Uszczelka końcowa uszkodzona
Rozwiązanie:
- Wymień pierścień uszczelniający
- Napraw lub wymień cylinder
- Wymień uszczelkę końcową
Popularne Tagi: Pneumatyczne zawór bramki siłownika, chińskie producenci zastawek bramki pneumatycznej, dostawcy, fabryka, 1 2 zawór bramkowy PVC, Zawór bramowy odporny na korozję, Układ blokowania zaworu bramkowego, Maszyna zaworu bramkowego, Square Port Knife Gate Gate, Dwukierunkowy zawór bramowy
